DMI气动内对口器技术参数

气动内对口器
气动内对口器
  • 技术特点
    • 快速准确的完成两管口的对中
    • 前后内撑头独立动作，使对口器准确定位
    • 标准系列产品适用管径范围：6"～60"(152mm～1524mm)
    • 12"～60"的对口器为自爬行式
    • 12"～60"的对口器可以用于两种管径（需另配一套涨块）
    • 标准对口器可以满足12.7mm壁厚的调节范围，对于超厚壁的管子则需要作适当调整
    • 最大爬升角度：25゜（特殊设计可达到35゜）
    • 压风机压力：180～200psi(12.4～13.8bar)
    • 最大安全工作气压：225psi(15.5bar)
  • 还可以增加以下功能
    • 安装双侧爬行轮，则爬升角度达35゜
    • 适应水泥灰浆衬里的管子
    • 额外增加推拉杆长度
    • 垂直操作所需设备
    • 适应不锈钢管子
    • 除冰能力
    • 存放用托架

气动内对口器在中国油田（2000年7月10日）
CRC内对口器

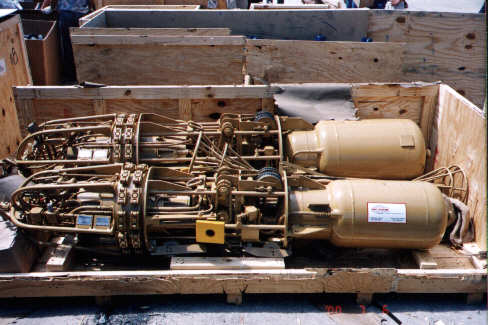

  • 近处的为28"(720mm)气动内对口器
  • 远处的为26"(660mm)气动内对口器（用于涩-宁-兰管道工程）

气动内对口器规格参数表

非自爬行式（人工推拉）
型号 管道尺寸 长度 宽度 高度 重量 体积
英寸 mm 英寸 mm 英寸 mm 英寸 mm 磅 kg 英尺 米
AOLC 6 6 164 42 1067 5.5 139 7 177 98 44 2 0.06
AOLC 8 8 219 47 1194 7.5 190 9 229 120 54 2 0.06
AOLC 10 10 273 57 1448 9.25 235 10.5 267 175 79 3.2 0.09
AOLC 12-14 12-14 324-356 58 1473 12.5 318 14 356 225 102 5.9 0.17
AOLC 16-18 16-18 406-457 70 1778 16 406 17.5 445 418 190 11.3 0.32
自爬行式（直线爬行）
型号 管道尺寸 长度 宽度 高度 重量 体积
英寸 mm 英寸 mm 英寸 mm 英寸 mm 磅 kg 英尺 米
AOLC 10 10 273 62 1575 10 254 11.5 292 300 136 4.1 0.12
AOLC 12-14 12-14 324-356 90 2286 12 305 13.5 343 355 161 8.4 0.24
AOLC 16-18 16-18 406-457 115 2921 16 406 17.5 445 552 250 18.6 0.53
AOLC 20-22 20-22 508-559 115 2921 18.5 469 20 508 625 284 24.6 0.68
AOLC 24-26 24-26 610-660 104 2641 24 610 25.5 648 925 420 36.8 1.04
AOLC 28-30 28-30 711-762 112 2591 28 711 29.5 749 1230 558 53.5 1.52
AOLC 30-32 30-32 762-813 112 2591 30 762 31.5 800 1250 567 61.3 1.73
AOLC 34-36 34-36 864-914 128 2670 34 864 35.5 902 1700 771 73.3 2.07
AOLC 36-38 36-38 914-956 128 2670 36 914 37.5 953 1750 794 82.0 2.23
AOLC 40-42 40-42 1016-1067 144 3302 40 1016 41.5 1054 2480 1125 124.8 3.50
AOLC 46-48 46-48 1168-1219 144 3638 45 1143 46.5 1181 3140 1424 175 5.00
AOLC 52-54 52-54 1321-1372 180 4572 52 1321 53.5 1359 4950 2245 290 8.20
AOLC 56 56 1422 185 4699 54 1372 55.5 1410 5400 2450 321 9.00
AOLC 60 60 1524 190 4826 58 1473 60 1524 6000 2722 383 10.8

  1. 所有气动内对口器均需要配压风机，压力：180～200psi(12.4～13.8bar)。
  2. 6＂～18＂推拉式对口器需要25CFM（0.71立方米/分钟）
  3. 10＂～36＂自爬行式对口器需要40CFM（1.13立方米/分钟）
  4. 36＂～60＂自爬行式对口器需要90CFM（2.55立方米/分钟）
  5. 所有自爬行式对口器均具备25゜角的爬升能力，特殊定做可达到35゜角
