一、加拿大C-T为埋地管线阴极保护测量提供最佳仪器设备

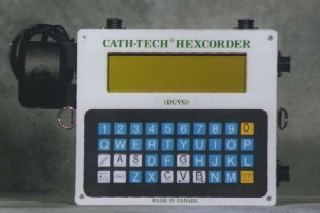

CHM是基于8通道微处理机的仪器，设计用来记录整流器“ON电位”、“瞬间OFF电位”、“电压梯度”沿管线的距离分布和GPS定位。 CHM具有43mm*150mm超大显示屏幕，可以数字显示和图形显示出整流器“ON电位”、“瞬间OFF电位”、“电压梯度”。CHM装备有40键标准 英数键盘，允许输入备注和标记。CHM具有内置菜单，而且可以设置成单键操控。

CHM带有CATH-TECH波形软件，用来捕获管道上的固有电噪声（杂散电流）。在整流器间歇周期内，波形软件记录和存储2000读数/秒。 波形被显示在LCD显示屏上，以200点/屏显示，并且可以单键存储起来。

CHM可以用英尺或者米记录距离。管线的距离可以通过键盘输入进去。当检测器沿管道行进时候，CHM会自动加减距离数据。 CHM会随着测量行进自动地记录整流器“ON电位”、“瞬间OFF电位”、“电压梯度”沿管线的距离分布，也可以通过单键操控改为手动记录。

CHM可以在LCD显示屏上显示DCVG的测量结果和图形，保证测量过程中测量员可以看到数据。

CHM具有1M位CMOS固定存储器。在工厂可以增装到2M。

CHM具有一个轻便电缆分配器，两个半电池接驳器，两个CuCuSO4半电池，携带箱，软件和所有必备的电线电缆。

二、CIPS检测是什么？DCVG检测是什么？

DCVG检测包括了密间距电位测量法（CIPS）和外防腐层状况检测。通过测量整流器“ON电位”、“瞬间OFF电位”、“电压梯度”，阴极保护的水平 和外防腐层的状况被精确地测量下来。

电压梯度测量是在整流器“ON电位”时两个半电池间测量出来的。一个半电池放在管线上方，另一个放在距离管线1.5～2米位置。这种测量属于 完整测量的一部分。通过比较整流器“ON电位”、“瞬间OFF电位”、“电压梯度”来确定管线外防腐层沿管线各个点的状况。

三、DCVG/CIPS/GPS仪器介绍

CIPS 用于管/地电位检测	DCVG 用于防腐层状况检测
检测模式有三种： 无中断测量--用于：仅需要测量整流器“ON电位”、无阴保管线或牺牲阳极法保护的管线 高/低电位测量（需有中断）--用于：通过设置开关周期与断流器同步，记录整流器ON/OFF电位 GPS同步测量--用于：通过设置开关周期与GPS信号同步，而且与被GPS同步的断流器再同步，记录整流器ON/OFF电位	检测模式有四种： 无中断测量（需连接管道测试线）--用于：仅需要测量整流器“ON电位”、无阴保管线或牺牲阳极法保护的管线 高/低电位测量（需有中断；需连接管道测试线）--用于：通过设置开关周期与断流器同步，记录整流器ON/OFF电位 GPS同步测量（需连接管道测试线）--用于：通过设置开关周期与GPS信号同步，而且与被GPS同步的断流器再同步，记录整流器ON/OFF电位 电压梯度测量（不需连接管道测试线）
	满足密间距电位测量CIPS 满足DCVG测量 数据处理 12卫星GPS引擎 7.2 A/H NmH电池 240*64 LCD图形显示器 1M 位CMOS RAM存储器 波形软件 距离测量和记录 GPS中断同步 存储GPS时间和同步信号 CMOS电路，超低能耗 包括 GPS引擎和天线 充电器 携带箱 电缆分配器和1卷电线 2“半电池”接驳器 两个CuCuSO4半电池 RS232电缆

当然向其它C-T产的检测仪器一样，CHM装备有12个GPS引擎用于中断同步和协同显示和数据计算。另外，CHM可以存储GPS时间和管线距离数据。

CHM有1M位CMOS固定存储器，在工厂安装可扩展至2M。CHM有大屏幕LCD显示屏用于数字和图形显示。40键QWERTY键盘用于数据输入。CHM只要包括 两个CuCuSO4半电池和一卷新电线就可以马上使用和工作。

四、阴保电流中断器

1. 型号CI-25：25安培直流+20安培交流
2. 型号CI-50：50安培直流+20安培交流
3. 型号CI-100：100安培直流+100安培交流
4. 用户定制：？安培直流+？安培交流

>
特点： GPS同步的 微处理器驱动 5个程序 可编程控制中断时间100ms--9999ms （必须<中断周期） 可编程控制中断周期250ms--60s 25或者50安培直流，20安培交流 100V直流，600V交流 可充电NmH电池	包括： 直流和交流电源线 电池充电器和GPS天线 《指导手册》	编程特点： 5种程序 （可编程）开启时间，关闭时间，分钟，小时 （可编程）操作日，月 可编程控制中断周期	同步： GPS同步精度达到1ms 显示时间和数据，同时显示经纬度和运行程序的编号
