现货销售埋地长输管道外防腐层破损点检测仪PCM+

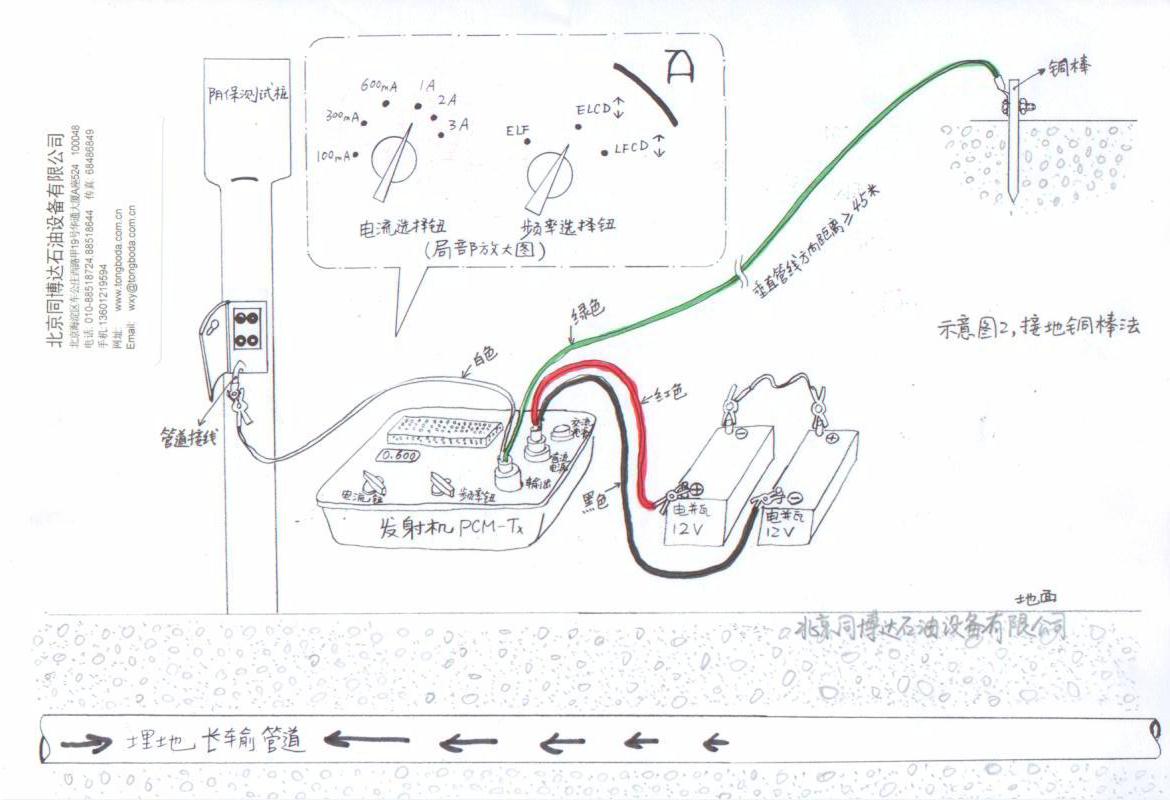

一、典型连接示意图(适合长输管道测漏)

用途

• 查找管道外防腐层的破损点和定位
• 对管道走向精确定位
• 测量管道中心线到地面深度

二、工作原理（管道电流测绘法）

电流强度随着管道距离的增加而衰减，在管径、管材、土壤环境不变的情况下，管道防腐层对地绝缘越好，施加在管道上的电流损失越少，衰减亦越小。如果管道防腐层 损坏，如老化、脱落，绝缘性就差，管道上电流损失就越严重，衰减就越大，我们形象的称其为“电流漏斗”。分析电流的损失，实现对防腐层破损状况的评估。

三、技术特点

• 发射机功率：150W
  信号电流：4Hz
  定位电流：128Hz/640Hz
• 具有管线探测仪全部功能，可对长输管线定位、定深，测电流强度（CM）和确定电流方向（CD）。一次连接，测试距离可达到30km。
• 电流测绘系统对埋地长输管道（石油、燃气）任意长度管段的防腐层破损状况进行评估。
• 配上A字架，可以将防腐层破损位置定位在几厘米之内。
• 适用于不同管径，不同钢质材料，不同防腐绝缘材料，不同环境的埋地管道。
• 采用多频管中电流法，应用外防腐层检测专用软件，可确定防腐层绝缘电阻大小。
• 接收机可以储存100个电流读数，可直接利用软件将收集到的数据下载到电脑上打印成图形。
• 快速评估，只需按一下键，采集数据，其余工作全部由软件和计算机完成。
• 非接触式探测和评估，无需开挖地下管线。
• 操作简便，一人操作即可。
• 发射机有过压、过载、过热保护功能。
• 可与全球卫星定位系统GPS兼容，RS232微机接口，可以使用充电电池或者220VAC供电。

四、设备配置
