《管道划线工具》目录

我公司代理美国“轮廓牌”管工划线测量工具 --适合海工平台制造，工业管道安装公司
小号管道找心器(定心器) 最小适用管径12.5mm，最佳适用管径12.5～300mm，更大直径管道也可用。	大号管道找心器(定心器) 最小适用管径25.4mm，最佳适用管径100～1500mm，更大直径管道也可用。

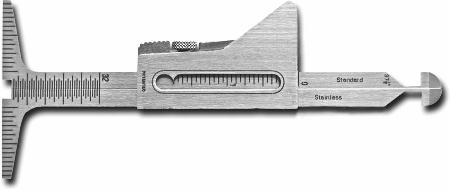

错皮尺:可测量(1)对口错边高度差。(2)焊缝宽度	焊工深度尺(必须与“焊缝尺”配合使用):可测量(1)熔池深度(2)焊缝高度(3)高低落差。
多功能错皮尺(英制/米制)： 可测量：  对口管缝内壁错皮高度差  承插焊中的小直径管插入深度测量  焊缝隆起高度  检测端面坡口角度（37-1/2°一档）  检测焊缝宽度（1/16”-3/32”两档）
点击查看：管道斜口下料标尺帖带详细说明	手持气割炬靠尺
点击查看：投影式斜插口划线规详细说明	钢针“仿形”式贯口“划线大师”
万能斜口划线规（磁力吸附，自动对中），详细说明......	磁力吸附角度规
法兰盘对口器，详细说明......	法兰水平尺和法兰定位销钉
45°/90°角度魔术角规	法兰端面垂直度测量矩
Sumner数显找心器（定心器） 找管道头顶和侧面各个角度的位置 扳机控制弹簧冲头，打“点” 磁力吸附 数显头可单独当斜度尺用

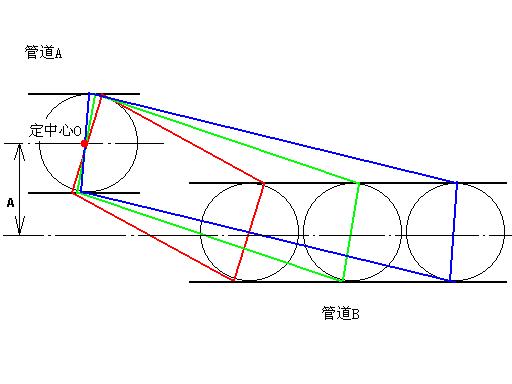

一，管道错口对接

二，如何提高平行管道错口对接的精度和效率

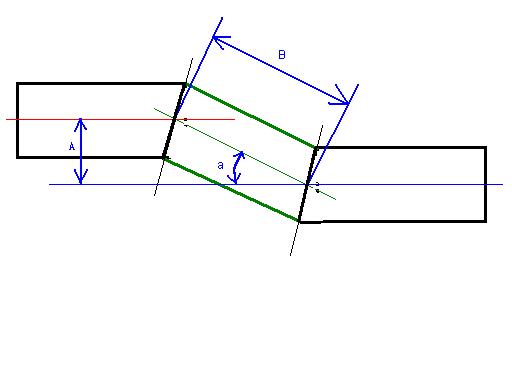

1. 首先必须确定错口轴线平面(错口平面)的位置，然后测量错口距离A（如图所示）

2. 根据管道允许斜角规范要求,选取角度a(5°,10°,15°,20°,25°,30°,35°,40°,45°)和对应算出的短节长度B（空间是否允许）

3. 帖上划线帖带,对管道A进行a/2角度斜口切割/坡口，保持“固定中心O”不变
4. 管道短节下料：保证B尺寸和两侧斜口角度精度（使用划线帖带）
5. 帖上划线帖带,对管道B进行a/2角度斜口切割/坡口，保持B不变
6. 起吊短节进行试装
7. 焊接
