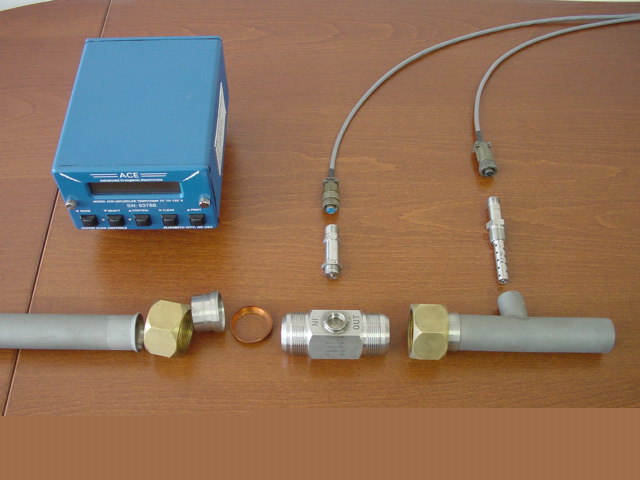

ACE型低温液体质量流量计算机(槽车用)

ACE是Advanced Cryogenic Electronics（先进低温电子技术）开头字母的缩写，它是测量和记录低温液体的系统，用于运输车计量或工厂计量的应用。

概述

ACE的先进设计使得它可以低成本出众表现和易于使用。ACE可完成对工业气体交接过程的精确测量，并且可以打印输出结果。该系统将对操作人员的要求降至最低。
简单的面板设计给操作和维护人员提供了容易的使用。使用者很容易跟随光标的指引完成操作。

先进的补偿方法允许从实际的温度测量和压力缺省值中推断出来。

通过ACE的广泛自查功能和模块化部件更换，使得问题的解决大大简化。

ACE具有先进的报告和通讯能力。这包括输送交接、出错和维护报告。实现这些功能既可以用串口打印，也可以用计算机通讯方法。

三种工作模式

操作:电源接通后，ACE就自动进入操作模式，显示传输的质量总和。这种模式用于显示产品传输流量的计算。传输的总量可以被删除和发票打印出来。不需要密码。

设置:该模式用于输入所有的流量计参数。请看其它条目的介绍，了解用户选定的功能。进入该模式需要密码口令。

维修:该模式下，使用者可以进行维修操作，输入维修记录，显示故障维修结果，显示工厂调整测试的结果。需要提供另外的设备来测试串口通讯。进入该模式需要密码口令。

选择显示内容

ACE根据系统配置的不同，可进行多种测量。操作者只要操控按键就可以了。下表列出输送计量过程的计算量和显示形式。

体积计量系统，可由用户选密度计量，需要在设置模式下输入了固定的温度、压力、密度后，则该体积计量系统也可以显示质量流量。

测量能力

打印机/通讯能力

所有的ACE系统均提供了工业标准的RS232串口。ACE支持打印机，远程终端，和主控计算机的通讯。

液泵互锁系统（选购件）

在液体输出管线端的温度测量和液泵互锁相关联，实现互锁工作。温度升高的气相温度区域时候，一个内部继电器关闭操作。冷却过程中不能开启，直到回复到液相温度下。

远程电子计数器（选购件）

ACE提供了脉冲输出口，可以被连接到远处的计数器，允许远程监视输送了多少物质。该输出可以被连接到槽车检测系统，以便监视输送状态和结果。

压力补偿（选购件）

ACE可以接入一路压力传感器传来的模拟信号，利用压力补偿来实现更高精度的测量。该功能还可以改善液泵互锁系统，因为它可以更精确地测量气液两相区域，监视液泵的气穴发生。

技术支持

我们在中国北京建立了技术支持中心和售后服务站，我们可以准确地为用户提供产品选型推荐、技术培训和维修等服务。

产品技术参数

显示器 32位数字/字符，带背景光LCD。可以选择加装加热器防止结雾。字符高度为0.3"。英制或者米制计量单位可有用户自选定。仪器加电后，显示数据为最后一次的输送总量。
按键 LIN液氮、LOX液氧、LAR系统安装了5个脉冲按键，定义如下：
  • 操作模式：模式，选择，清除，打印，控制
  • 设置模式：模式，选择，清除，打印，控制
  • 维修模式：模式，选择，清除，打印，控制
在LIN、LOX 和LAR系统中，“控制”键在全部三大模式下允许上下翻动屏幕显示。
在CO2系统中，“控制”键完成“单管”/“双管”之间的转换。
环境参数 工作环境温度：-20℃～+70℃（+4℉～+158℉）
存放环境温度：-40℃～+90℃（-40℉～+194℉）
流量计输入 输入灵敏度：10mVrms
射频RF和带通滤波器
磁性传感器兼容
温度探头 1000ohm,铂电阻温度传感器--兼容
压力传感器（选择件） 4～20mA或者1～5VDC模拟输出，0～300或者0～500PSIA范围的传感器
脉冲输出（选择件） 脉冲输出是当量化脉冲（1个脉冲/加仑、SCF，等）。它是TTL/CMOS或者开放采集器形式的脉冲信号。最快输出是125脉冲/秒。
输入电源 12VDC±10%（最大电流2A）
24VDC±10%（最大电流2A）
可选购220VAC电源转换器
打印机/通讯接口 RS232兼容
同步信号法XON/XOFF，硬件同步，或没有
波特率：用户自选
自查能力 系统可以在开始时检查传感器线圈电阻、温度探头、各自电缆组件。
检查供电电源电压过低。系统在低于10.5VDC下不工作。错误指示信息将周期性的显示和记录下来，以便将来打印。
故障检测功能 线圈故障、电阻温度传感器故障、压力传感器故障、低电压故障、计算机操作（COP）错误检测、存储丢失、电路故障
操作员错误检测 超高和超低流速报警
温度补偿超范围报警
出现气液2相报警
外壳 尺寸：高134mm×宽175mm×纵深236mm
坚固铝制外壳
带环境防护密封的MS连接器E型
可选购防震，且角度可调支架
产品许可 ACE被State of California测试和许可，并且准许在全美国使用
ACE被O.I.M.L.标准测试和批准，包括严格的精度、冲击、震动、电磁、静电放电、热、潮湿测试
还有在许多其它国家的测试证明书。

低温液体流量测量回顾

25年多来，美国HOFFER公司一直为低温领域提供涡轮流量计，在其商业应用领域处于先导地位。其设计保证其服务寿命和可靠性都是最优秀的。而且该公司在低温计量的温度补偿上也一直处于先导地位。我们致力于在工业领域不断改进自身产品和提供更好的服务。

低温工业气液生产的涡轮流量计

涡轮流量计是工业领域中精度最高的流量计。本公司提供很宽流量范围的系列流量计和它们的物理参数，以满足最大范围的应用需求。它是针对易于维护的低温应用而进行的设计。不需要特殊的工具和专门的培训就可以自行维护。本厂的低温涡轮流量计采用独一无二的自润滑式轴承， 这样在介质（比如：液氮）润滑不良时，可以大大延长流量计的使用寿命。事实上，该轴承用在气体上表现同样出色。本厂的流量计的设计保证不受气旋损害。其结构材料保证与氧气兼容。

体积流量和温度补偿的比较

广泛地讲，流量测量可以分成体积式和质量式。体积式流量计量系统测量的是流体的体积，如加仑(美制)或公升等单位。质量流量计系统是以磅或公斤等质量单位进行计量。本公司可以提供两种测量系统。

(什么是温度补偿？)大多数流体的密度以固定关系随温度变化。这一特性确保通过测量温度可推算出其密度。在质量推算计量系统中的质量密度是将体积流量与通过连续采样获取的密度值相乘而算出来的。利用HOFFER的专利补偿方法，在饱和压力为225psig的低温补偿器可达到±0.25%的精度。这是针对密度变化量为20%时的响应精度。其采用 的是二阶曲线拟合，因为直线拟合的误差偏大。按照HDBK 44的要求读数可以为加仑@NBP和立方英尺@NTP。

(何处需要温度补偿呢？)当质量或重量流量的输送比体积流量的要求更重要时，都可以利用温度补偿。在高压运输槽车和大多数用户站场，它是必须的。在散装运输中，增加计量精度往往会调整额外价格。HDBK 44规范上说‘既然全都以质量条款定价，为什么不提高精度简化收费呢？’。

被证明的可靠性和精确度

HOFFER的车载系统是设计成抵抗粗糙的道路工况下使用的，并在实际可遇到的极端温度状况下提供操作的可靠性。

HOFFER数年来为关键工业部门和美国国家标准局的工作，以提供可工作的系统，从而满足政府标准。我们可提供各种各样的测试报告。

易于现场校准和调整

所有HOFFER目前提供的系统，都具有现场简化校正的特点。

HOFFER系统设计上满足如下条款

Handbook 44低温计量规范
冲击和震动MIL-STD 810B
NBS TN361(改版)
ASHRAE Physical Properties of CO2
加利弗尼亚州重力测试部门O.I.M.L.-R81

产品选型编号ACE-B-(A)-(B)-(C)-(D)-(E)-(F)
参数标号 选择项
A
介质选项		 (1) 液氮/液氧/液氩--体积流量计（“修正加仑”）
(1T) 液氮/液氧/液氩--（带补偿）
(2T) CO2--测温/兼补偿
(3T) N2O--测温/兼补偿
(4T) 液氢--测温/测压/兼补偿
(5T) LPG液化气--测温/测压/兼补偿
(6) 其它
(6T) LNG液化天然气--测温/测压/兼补偿
(7T) 液氮/LNG/乙烯
(V) 真实体积
(_TP) 用于压力补偿(4-20mA)。
把"P"字母添加到上面任何一款之"T"字母后面，说明压力范围
B
信号输出选项		 (1) TTL/CMOS
(2) 开路采集器
(3) AC交流方波(指明毫秒单位的脉冲宽度)
(PI) 泵联锁，用于9.3，24，115，220伏
C
供电选项		 (7.5) 12VDC工作于12VDC电池允许下降至7.5VDC
(12) 12VDC工作于12VDC电池允许下降至9.3VDC
(24) 24VDC
110/220X24 110/220VAC电源，输出24VDC。
内部电源可供打印机和ACE积算仪(可带加热器)
D
加热器选项		 (H) 带加热器(温度低于32℉时)
(X) 不带
E
安装方式选项		 (S) 标准--桌面安装，带防震垫
(T) 仰头安装--倾斜支架带防震垫
(NS) NEMA 4X玻璃纤维外壳，带防震垫
(E) 防爆型，面板带5个防爆键。
满足NEC Class I,Group B,C,&D;Class II,
F
特殊要求		 (CE) 在型号尾部加CE认证
(SP) 任何特殊要求。给出文字说明。
