提供油罐漏油监测系统该系统包括8台ID-221油膜监测传感器，信号电缆和DSP220报警及控制器。另外，我们还提供（1）工厂排放水油膜监测系统（2）海上漏油监测系统。请咨询北京同博达石油设备有限公司。 |
||

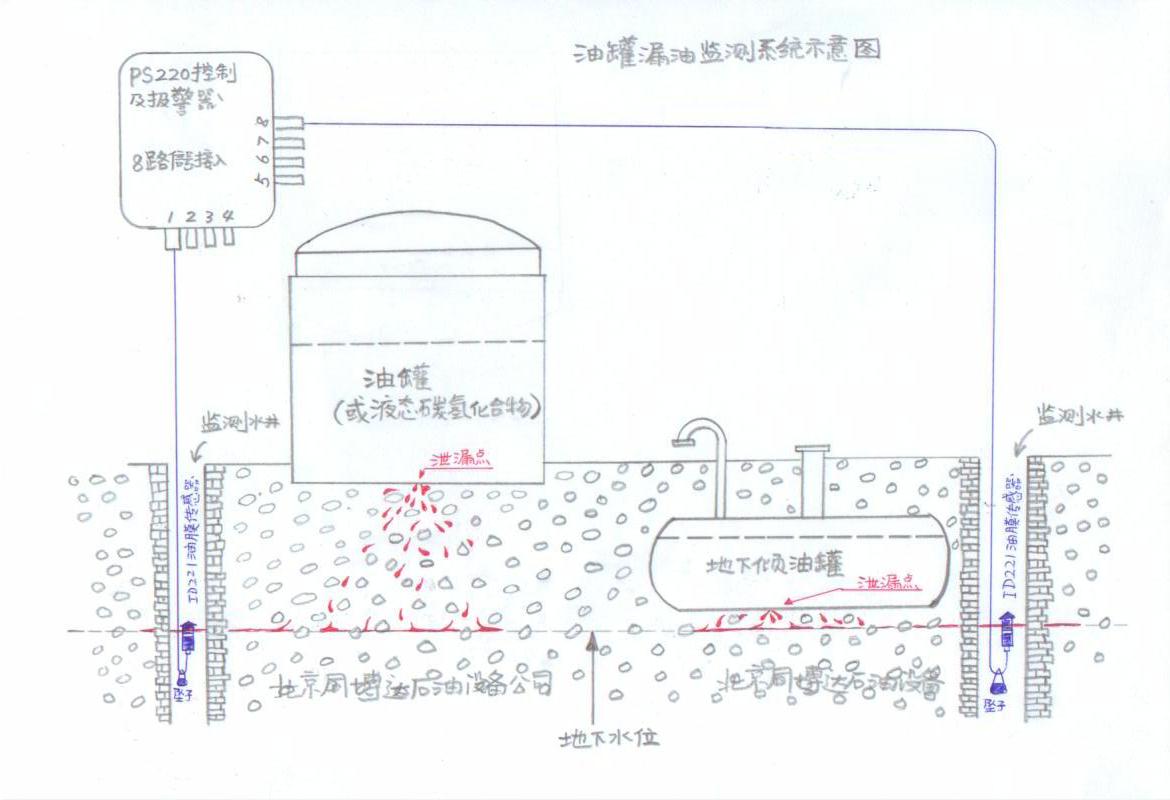

一、典型连接示意图(适合储油库地下水漏油监测)
|
||
二、工作原理把ID221型油膜传感器（浮子式）放入油库周边的地下水井（或称：监测井）中，利用千斤坠保证油膜传感器正确漂浮在水面，只要油膜厚度超过0.3mm即可被探测出来，信号传入最远1200米外的PS220报警和控制器实施报警。 |
||
三、ID221油膜监测传感器技术参数
|
||
| 简介 | 漂浮式传感器，能够在水（或盐水）表面检测液态碳氢化合物和其它有机溶剂的油膜厚度。 | |
| 工作范围 | ||
| 测量范围 | 0.3-25mm水（盐水）面上油膜厚度 | |
| 水位高度要求 | 最浅0.3米，最深45米。 | |
| 水流速度要求 | 0.2米/秒（条件是使用稳水器） | |
| 水温 | 0-70°C（不结冰） | |
| 环境温度 | -10-80°C | |
| 物理规格 | ||
| 传感器材料 | 抗烃聚合物，316不锈钢 | |
| 规格尺寸 | 直径8.7厘米×高度15厘米；适合9.6厘米的稳水器 | |
| 电缆 | 标配10米电缆，可购额外长度。 | |
四、DSP220报警和控制器技术参数
|
||
| 简介 | 装在NEMA外壳中，是数字型信号处理器，可连接多个ID221传感器（标准规格连接8个），有多种输出可选择，包括：指示灯，继电器，4-20mA模拟输出，RS232通讯，RS422通讯（请咨询北京同博达石油设备有限公司）。 | |
| 支持传感器数量 | 8个ID221传感器 | |
| 分辨率 | 0.1% | |
| 状态指示灯 | 水，油，高油，空气，电源，失效 | |
| 串口 | RS232全双工或RS422半双工 | |
| 波特率 | 300到9600 | |
| 键盘 | 16键盘（密封） | |
| LCD显示 | 四行（背光） | |
| 外壳防护 | NEMA4X（IP65）；EEX D IIB T6 NEMA7可选 | |
| 环境温度 | -40-85°C | |
| 湿度 | 5-95%非结露 | |
| 电源 | 220VAC；24VDC；12VDC可选 | |
| 功耗 | 10W | |
| 到传感器ID221最长距离 | 1200米，负荷危险区域应用要求 | |
| 其它选项 | ||
| 两个继电器 | SPDE/240VAC/3A。每个继电器可设定给某个传感器或一组传感器。 | |
| 4-20mA | 模拟信号输出，可设定给任一传感器。 | |
| CDSP-220数字信号处理器 | 支持最多四个EFDSP-220扩展信号处理器，因此可最多检测40个点。 | |
| FEDSP-220扩展远程信号处理器 | 没有键盘，与主控制器CDSP-220最大距离1200米。 | |
