周向辐射源(X射线头或嘎玛头)
这些模块替换简单﹑迅速。所有爬行器都采用最高级别的材料制造，加工精良，便于维修，而且使用寿命长。其电子部件均为军用标准，以确保其在恶劣环境下使用的可靠性。
尽管JME爬行器采用了最先进的微处理技术，但它们在现场的使用和维修是相当简单的。爬行器提供可预设功能来适应每种特定的管线，并且，其可以通过外部低能量的同位素信号源进行全面遥控。
爬行器可以通过专门设计的轮子调整装置进行调整。对于推荐范围内的不同管径的管道均可进行焊缝探伤检测。
返回页首
二，JME 10/60管道X射线探伤爬行器技术规格
应用范围：
10/60爬行器可以使用160KV，200KV，300KV的X射线头和嘎玛射线头，它用于对管道焊缝的无损探伤检测。
这种爬行器结构紧凑，适用于陆地﹑海底及各种气候条件下工作，适合在10＂(250mm)至60＂(1500mm)的不同管径的管道内检测。
特点：
- 模块化结构
- 兼容160KV，200KV，300KV的X光射线头或嘎玛射线头
- 连接铅酸电池组
- 完全遥控
- 360°周向曝光
- 维修方便，提供12个月的备件及保修
返回页首
技术规格
| 管道内径范围 |
240mm~1500mm(9.45-59＂) |
| 模块数量 |
5 |
| 总重 |
106kg |
| 总长(不包括X射线管) |
1670mm(加上回收环270-mm) |
| X射线管功能率 |
160KV，200KV，300KV |
| 中间KV设定选择档 |
4(70%,80%,90%,100%) |
| 管电流(最佳) |
2-3mA |
| 焦点尺寸 |
1.5×5mm |
| 电源 |
密封铅酸电池(120V) |
| 电池容量 |
15Ah |
| 电机功率 |
185w连续(1/4马力) |
| 推进速度 |
最大0.3米/秒 |
| 制动器 |
动力制动 |
| 定位精度(15°坡) |
+/-5mm |
| 最大爬坡角度(最佳条件下) |
27° |
附件
| 控制及跟踪同位素 |
Cs137(20毫居) |
| 电池充电器 |
电压调节 |
 |
 |
 |

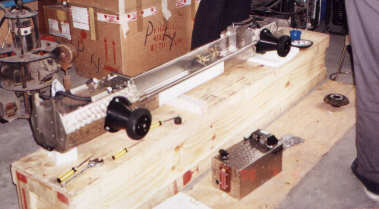

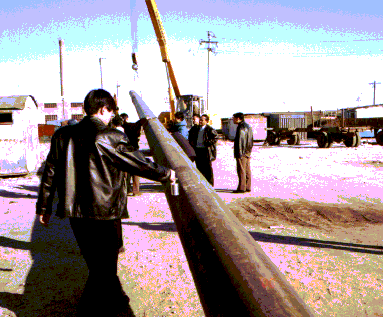

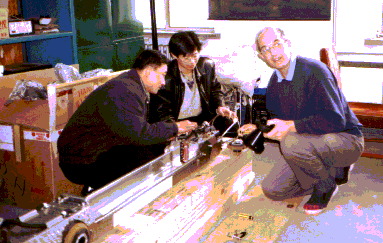

| 图1，底盘和电控箱 | 图2，根据管径安装适当的轮子 | 图3，模拟测试爬升能力 |
由于产品的不断改进，以上参数有可能会修正。
