一,241型手动内对口器结构及零件表

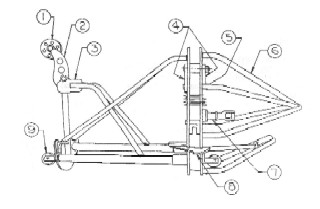

241结构图

序号 零件名称 数量 零件号
1 尾轮总成 1 4B-1
轮子和轴承挡圈 64A-1
轴承 2 505A-1
垫圈 2 504B-11
穿钉 1
2 尾轮臂 1 43K-1
3 尾轮弹簧总成 1 4E-1
前挡圈 1 60E-1
后挡圈 1 60D-1
大弹簧 1 51G-1
4 铰链关节
12″和14″对口器 2 67A-1
16″和18″对口器 2 67A-2
20″和22″对口器 2 67A-3
24″和26″对口器 2 67A-4
28″,30″和31″对口器 2 67A-5
5 千斤顶头(图上未显示) 1 25C-1
6 框架 1
7 大力千斤顶
12″至24″对口器 1 275型
26″至31″对口器 1 275C型
8 管道接缝对中定位倒钩
12″和14″对口器 2 4AH
16″至31″对口器 2 4D-1
9 行走轮总成 4 4C-1
轮子和轴承挡圈 4 64B-1
轴承 4 505A-1
10 手摇把(图上未显示) 1 31E-1
11 推拉杆挂钩(图上未显示) 1 58C-1
12 推拉杆(图上未显示)
每根7英尺(2.1米)长
7根

二,245型液压内对口器结构图及零件表

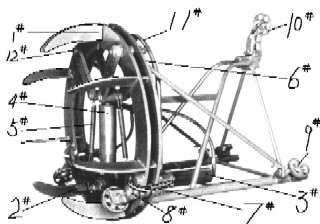

245结构图

序号 零件名称 数量 零件号
1 对口轮圈 1
2 推拉杆挂钩(在泵上) 1 59A
3 液压泵 1
4 液压缸 1
5 液压缸回复弹簧 2
6 均布的垫块(图上未显示) 1
7 管道接缝对中倒钩总成 2 4-D-1
8 轮圈开合转轴 2
9 行走轮总成 4 64A-1
10 尾轮总成 1
11 吊钩(起吊用) 1
12 铰链关节 4 67-A
13 推拉杆挂钩总成(图上未显示) 1 58C-1
14 手摇把(图上未显示) 1 31E-1
15 高压软管(连接液压缸) 1 67-A
16 高压软管(连接液压泵) 1 67-A

三,安装及操作步骤

(241型和245型操作相同)

首先提醒

  1. 焊接推拉杆(1"外径的管子,总长15米)

    推拉杆需在施工现场焊接安装。推拉杆由1个手摇把,1根带方头的摇把连接杆,6根普通杆(其一端焊有3/4"外径插头,以便插入另一根管口中,每节2.1米长)和1个挂钩组成,把它们串起来焊接好。

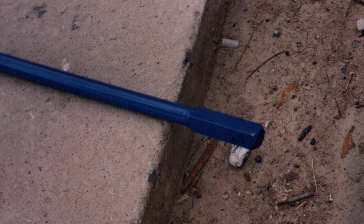

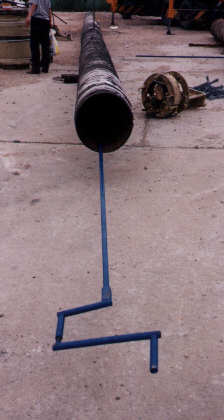

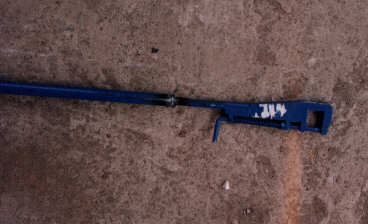

    摇柄 摇柄杆方头 焊好的挂钩

    从带方头的杆开始焊,将其另一端的插头插入下一根杆管口中进行焊接,最后将挂钩也插入推拉杆末端焊接好。

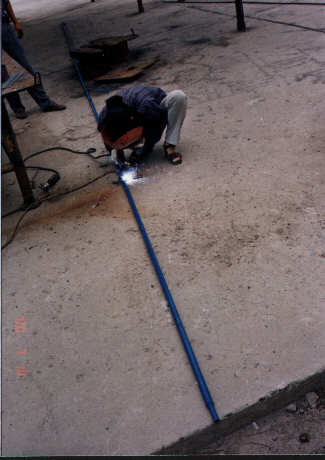

    焊接推拉杆

    注意:不要焊接摇把!

    要根据实际管子长度来具体决定焊多少节杆,使总长度超出标准管子长度2米左右即可。

    特别说明:由于推拉杆需要受正反向的扭力和前后的推拉力,所以进行焊接连接是必须的和最可靠的。如果工程完工后需要运输或存库,必须用锯在适当位置锯断成2至3段。将来需要时,插一根10厘米长(外径3/4")钢筋重新焊接起来。

  2. 每天加润滑脂(高级黄油)润滑:
  3. 收缩对口器:逆时针旋转推拉杆直至对口器完全收缩。

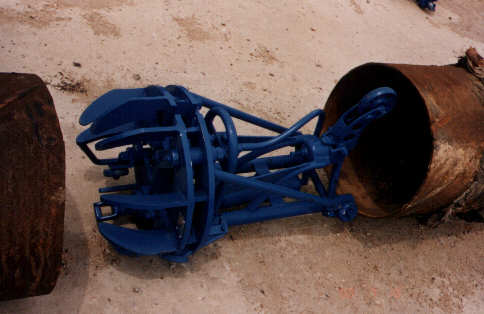

  4. 将对口器轮圈面朝外放入管道中。

    推入管道

    注意:上部的尾轮是弹簧控制的,需要先把它压进管道。

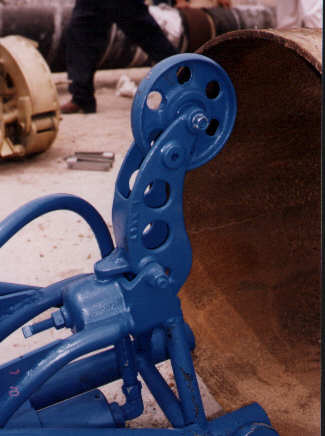

    尾轮可调

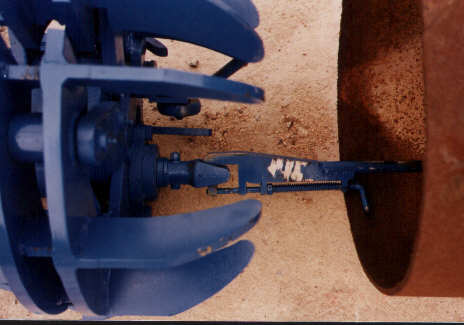

  5. 将推拉杆穿过待焊管道后,将挂钩挂到对口器千斤顶挂钩孔上。

    连接挂钩

  6. 将对口器推回到管道中,直至定位卡钩卡到管端为止,这样可保证在定位下一节管道时对口器不错动位置并保持焊缝自动对中

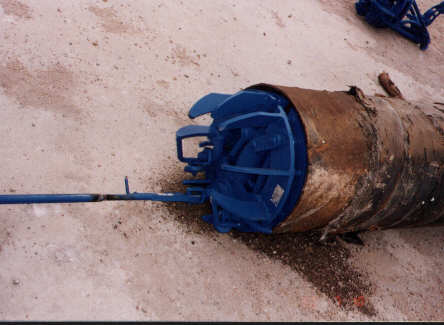

    卡钩定位

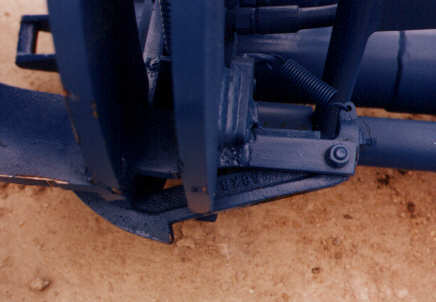

    注意:当两管口间隙减小时,定位卡钩将自动缩回。

    定位卡钩

  7. 预紧对口器:顺时针旋转摇柄直到对口器刚刚碰到管道内壁为止,此时对口器的行走轮已经缩回,对口器外轮圈开始接触管壁并受力。
  8. 用焊缝调整楔子,调整管道间隙。
  9. 继续顺时针旋转摇把完全涨紧管子,完成对口。
  10. 开始根焊,将管道焊接在一起。
  11. 焊接完成后,逆时针方向旋转摇把释放对口器。
    备注:必须完全释放对口器,以便使行走轮撑开并接触到管壁,开始发挥行走作用!
  12. 对口器拉至管道下一对口处,从第4步开始进行新的对口操作。

    拉出管道

四,保养与维护手册

241型手动内对口器

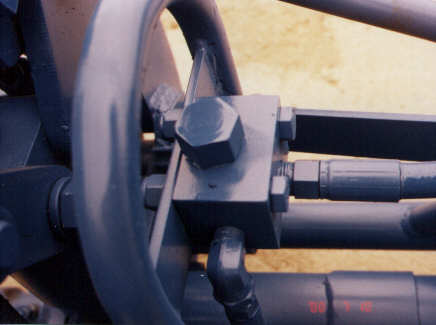

245型液压内对口器
